Cabo de Fibra Óptica Aéreo Autossustentável GYTC8S com 144 Fibras OM4 Multimodo 50/125 PSP com Fita de Aço Blindada em Figura 8

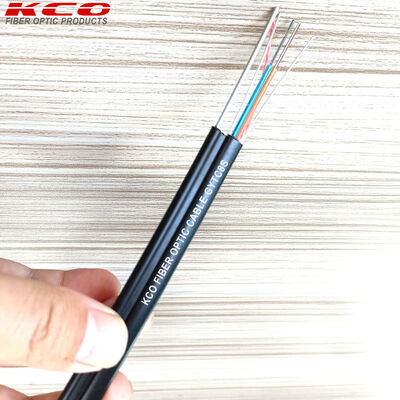

O GYTC8S Figure 8 Aerial Fiber Optical Outdoor Cable é um clássico cabo de fibra óptica de tubo solto de resistência metálica e auto-suportado.É amplamente utilizado para instalação aérea direta sem necessidade de um fio de mensageiro separado.

A sua secção transversal integrada "8" une a unidade de transmissão óptica e o mensageiro de aço galvanizado de alta resistência em uma bainha exterior contínua de HDPE, tornando-a um sistema de transmissão de energia eficiente,A partir de 1 de Janeiro de 2013, a Comissão adoptou, em conformidade com o artigo 4.o, n.o 3, do Regulamento (CE) n.o 1224/2009, um regulamento que estabelece as regras de execução do Regulamento (CE) n.o 1224/2009.GYTC8S Figura 8 Fibra Óptica Aérea Capacidade de cabo exterior varia de 2 fibras até 288 fibras.

Este é um cabo aéreo multimodo de carga pesada, blindado e autoportante.que combina a fibra multimodo OM4 50/125μm, otimizada por laser, com a estrutura aérea integrada de 8 formas GYTC8S blindada com fita de aço resistente.

É amplamente utilizado para interconexão aérea ao ar livre entre edifícios de centros de dados, ligações aéreas de alta velocidade 40G/100G de backbone de parques industriais, acesso de rede de alta velocidade entre edifícios do campus,e cenários de retorno da rede de monitorização de alta definição ao ar livre que exijam alta proteção mecânica e transmissão multimodo de alta velocidade.

• Atenuação:≤ 3,0 ~ 3,5 dB/km a 850 nm, ≤ 1,0 ~ 1,5 dB/km a 1300 nm, cumprindo plenamente os requisitos de baixa perda para transmissão multimodo de alta velocidade.
• Largura de banda:Largura de banda modal efetiva ≥ 4700 MHz*km a 850 nm, Largura de banda de lançamento sobrecarregada ≥ 3500 MHz*km a 850 nm, superando em muito o desempenho das fibras multimodo OM3.
• Capacidade de transmissão:Suporta 10GBase-SR 10 Gigabit Ethernet até 550 metros, 40G/100G transmissão de alta velocidade até 150 metros e é totalmente compatível com os protocolos 1G/4G/8G/16G/25G Fibre Channel,sistemas de fonte de luz VCSEL de baixo custo perfeitamente combinados.

O cabo cumpre estritamenteIEC 60793-2-10 A1a.3padrão de fibra multimodo OM4,YD/T 1155Padrão da indústria chinesa de cabos autossustentáveis de 8 dígitos, eIEC 60794-1-2especificação genérica internacional de cabos ópticos, com certificações CE, RoHS e ISO9001 para a realização de projetos globais.

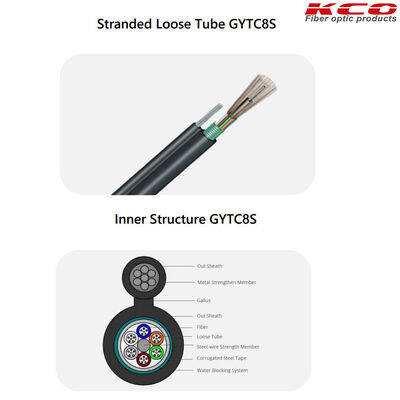

• Unidade óptica OM4 Fibras multimodo:2~144 peças de fibras multimodo, com 250 μm de revestimento duplo de acrilato curado por UV, da norma OM4 50/125 μm da IEC 60793-2-10 A1a.3,Estritamente codificado por cores de acordo com a norma TIA-598-A para fácil identificação e terminação rápida.
• Tubos soltos PBT de elevado módulo:Cada tubo contém até 12 fibras OM4, feitas de material PBT resistente à hidrólise e de alta resistência.que amortece a tensão mecânica, isola a umidade e reserva o excesso de comprimento da fibra com precisão para garantir zero tensão extra nas fibras durante a flexão ou tensão.
• Cordas de enchimento não higroscópicas:Quando o número de tubos soltos é insuficiente para formar uma camada de enxaguamento circular completa,são adicionadas cordas de enchimento não absorvedoras de água de alta resistência para manter a redondeza e a estabilidade estrutural do núcleo do cabo enfiado.
• Membro central de resistência metálica:Um fio de aço galvanizado sólido de alta resistência atravessa o centro geométrico do núcleo do cabo, proporcionando a rigidez de tração do núcleo para toda a unidade de transmissão óptica,Prevenção da tensão da fibra sob carga de suspensão aérea a longo prazo.
• S-Z camada de enxaguamento inversa:Todos os tubos soltos e cordas de enchimento estão encalhados em torno do membro de resistência central com a tecnologia de encalhamento inverso S-Z otimizada,que reserva ainda uma redundância de fibras suficiente e evita efetivamente os danos causados às fibras pela tensão axial.
• Sistema de bloqueio de água de secção completa:O fio especial de bloqueio de água é colocado entre as camadas enroladas, e uma fita de bloqueio de água de alta expansão envolve completamente todo o núcleo enrolado,Bloqueando completamente qualquer migração longitudinal de água dentro do cabo.
• Barreira de umidade APL longitudinal:Uma fina camada de fita laminada de polietileno de alumínio (APL) é enrolada longitudinalmente em torno da fita de bloqueio de água, formando a primeira barreira de umidade selada para bloquear a entrada lateral de umidade.
• Armaduras de fita de aço PSP ondulada:Uma camada de fita de aço ondulado revestida de plástico de dois lados (PSP) é enrolada longitudinalmente fora da camada de APL, formando a segunda barreira de proteção mecânica pesada.Esta camada aumenta drasticamente a resistência do cabo, desempenho anti-impacto e anti-roedores, tornando-o muito mais resistente do que as variantes não blindadas GYTC8Y.
• Unidade de mensageiro superior portadora de carga:Um fio de mensageiro de aço galvanizado de alta resistência de 1,2 a 1,6 mm de diâmetro com 7 fios está incorporado no circuito circular superior do perfil em forma de 8.com uma força de tração de longo prazo admissível até 4000 N e uma força de tração máxima de curto prazo de 9000 N, suportando uma extensão aérea máxima segura de 80 metros.
• Capa inferior da unidade óptica blindada:O núcleo do cabo blindado PSP está totalmente encapsulado no circuito circular inferior do perfil em forma de 8,com a bainha fortemente ligada à camada de blindagem PSP para formar uma estrutura fechada integrada de aço-polietileno (S) confiável.
• Capa exterior integrada de HDPE resistente aos raios UV:O mensageiro de aço superior e o núcleo de cabo blindado inferior são coextrusidos em uma bainha contínua de polietileno de alta densidade preto (HDPE), misturados com estabilizadores UV e aditivos antienvelhecimento.A espessura da bainha é estritamente controlada para atender a 30 anos de requisitos de resistência ao tempo exterior, com dimensões globais típicas que variam de 10,6 × 20,8 mm (2 ~ 20 núcleos) a 13,5 × 24,5 mm (144 núcleos).

• Performance de tração ultra-alta
• S-Z Camada de enxaguamento inversa
• Sistema de bloqueio de água de secção completa
• Camada de proteção blindada de dupla barreira: barreira de umidade APL longitudinal, blindagem de fita de aço PSP corrugada
• Sistema integrado de bainha externa de 8 formas: Unidade superior de mensageiro portadora de carga, Unidade óptica blindada inferior
• Capa exterior integrada de HDPE resistente aos raios UV

• Data Center Campus Inter-edifício externo Links de alta velocidade
• Parque Industrial e Fábrica Inteligente Outdoor 10G/40G Backbone Aerial Network
• Campus & Universidade Outdoor Monitoramento de alta velocidade & Backbone da rede
• Rede integrada de comunicação de lâmpadas de rua da cidade inteligente
• Evento de grande escala e implantação temporária de emergência de rede de alta velocidade
• Área montanhosa e panorâmica remota Backhaul de monitoramento de alta velocidade

Oferecemos serviços completos de OEM e ODM. Se você deseja exibir seu próprio logotipo de marca nos produtos, como no cabo, saco de embalagem, rótulo ou em qualquer outro lugar, podemos atender às suas necessidades.O nosso serviço OEM e ODM está sempre pronto para ajudar.

De acordo com a embalagem de exportação padrão:

• Caixa de cartão
• Caixa de madeira
• Paletes de madeira

• Expressos internacionais como UPS, TNT, DHL, etc.
• Aviação internacional: CA, AA, EA, etc.
• Por mar
