48 fibras SMF G657A1 G657A2 MPO-48 MTP-48 APC Fibra Óptica de Perda Ultra Baixa Tipo de Cabo de Tronco A B C

Polaridade do cabo tronco MPO MTP tipo A, tipo B, tipo C

• Polaridade Tipo A

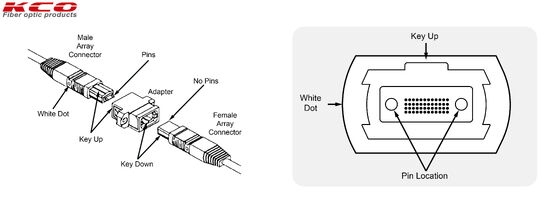

  Os cabos MPO MTP tipo A usam um conector MPO MTP com chave em uma extremidade e um conector MPO MTP com chave na outra extremidade, mantendo uma conexão direta onde a posição 1 da fibra se conecta à posição 1 na extremidade oposta. A chave refere-se a uma saliência física no conector MPO MTP que determina a orientação durante o acoplamento. No Tipo A de cabos breakout MPO MTP, o mapeamento da fibra permanece sequencial. As posições 1 e 2 no conector MPO MTP partem para o primeiro conector LC duplex (ou outro conector), as posições 3 e 4 para o segundo LC duplex e assim por diante. Esse mapeamento direto simplifica a solução de problemas, mas requer tipos específicos de cabos de manobra (cabos cruzados AB) nas conexões do equipamento para obter o alinhamento Tx-Rx adequado.
• Polaridade Tipo B
  Os cabos MPO MTP tipo B usam conectores chaveados em ambas as extremidades com posições de fibra invertidas - a fibra na posição 1 em uma extremidade corresponde à posição 48 na extremidade oposta. Essa configuração invertida é particularmente popular para conexões diretas 40G QSFP+ e 100G QSFP28 porque fornece naturalmente a inversão de polaridade necessária. Tipo B de cabos breakout MPO MTP funcionam perfeitamente com transceptores 40GBASE-SR4 PSM4 para converter portas 40G em quatro conexões 10G ou portas 100G em quatro conexões 25G. A polaridade invertida elimina a necessidade de patch cords especializados em ambas as extremidades - os patch cords AB diretos e padrão funcionam corretamente em todo o canal.
• Polaridade Tipo C
  Tipo C de cabos MPO MTP invertem pares de fibras adjacentes. A posição 1 muda para a posição 2 na extremidade oposta, a posição 2 muda para a posição 1 e esta inversão de pares continua em todo o conector. Embora menos comum em aplicações de modo único. O cabo MPO MTP tipo C oferece flexibilidade em certas arquiteturas baseadas em cassete, onde a inversão de pares simplifica o esquema geral de polaridade. A regra crítica: nunca misture tipos de polaridade em um único canal. Isso causa desalinhamento de sinal e falhas de comunicação.

Detalhes do produto

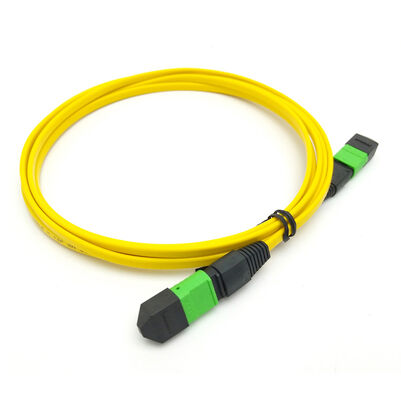

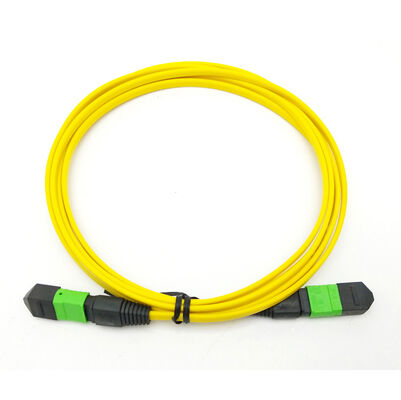

48 fibras SMF G657A1 G657A2 MPO-48 MTP-48 APC Cabo tronco de fibra óptica de perda ultra baixa tipo ABC

• Lado A do conector: MPO-48 APC / MTP-48 APC
• Lado B do conector: MPO-48 APC / MTP-48 APC
• Tipo de fibra: Modo único G657A1 / G657A2
• Contagem de fibras: 48F
• Diâmetro do cabo: 3,0 mm
• Material da bainha externa do cabo: LSZH, PVC, OFNR
• Cor do cabo: Amarelo (personalizado)
• Polaridade: personalizado
• IL: Perda ultrabaixa (0,35dB)
• PR: 55dB
• Comprimento do cabo: personalizado
• 100% testado na fábrica antes do envio.
• O relatório de teste vem com cada peça.
• Serviço OEM: disponível
• Embalagem: 1 unidade/saco
